モノクロメーター方式分光放射計OL750シリーズ

  • 波長域200~30,000nm間の分光測定に対応
  • シングルモノクロメーター/ダブルモノクロメーターから選択可能
  • LED/一般光源/UV光源等、ほぼ全ての光源測定に対応
  • 購入後からも積分球/レンズ光学系等のアクセサリーを追加することが可能
  • IEC62471/JIS C7550光生物学的安全性評価に対応
  • RS-232もしくはIEEE-488経由でPC接続
  • 専用ソフトウェアによるコンピューター制御
測定できる単位:
照度、放射照度、色度、色温度、全光束、放射束、光度、放射強度、輝度、放射輝度、透過率、反射率、配光特性、光生物学的安全性(IEC62471/JIS C7550)

カタログPDF ダウンロード

概要

OL750は非常に汎用性の高い分光放射測定システムで、コンピュータ制御により紫外、可視、赤外の さまざまな光放射測定を高精度に行うことができます。OL750は、豊富なアクセサリーと強力な ソフトウェアを使用することで、ユーザーが希望する測定要件に合致したシステムを実現し、 また、アクセサリーを追加することで将来的に測定項目の拡張性に対応します。


グレーティングは、シングル(OL750S)とダブル(OL750D)を選択することが出来ます。 この基本システムに豊富なオプションとアクセサリーを組み合わせることで、 200nmから30μmまでの全波長域の一部または全部の測定に対応します。

特長

グレーティング、ブロッキングフィルター、スリットの設定が可能なため、OL750は 太陽スペクトルの全出力範囲にわたってセットアップが可能です。 また、反射率(拡散成分および鏡面成分)を測定し、内部および外部量子効率(IQE、EQE)を 計算するための豊富なアクセサリーも選択出来ます。 さらに、白色光源アクセサリを使用することで、セルの活性領域を通常の動作エネルギー レベルまで引き上げると同時に、分光反応が測定可能となります。


仕様

OL750モノクロメーター仕様
波長測定範囲 OL750-M-Sシングル OL750-M-Dダブル
0.28~30μm 0.20~30μm
波長正確度 ±0.05%
波長精度 ±0.01%
波長メカニカルドライブ ダイレクトギア
分散 4nm/mm 2nm/mm
半値幅 0.5~20nm 0.25~10nm
迷光 10-4 10-8
グレーティングサイズ 68 x 68mm
焦点距離 254mm (f/4)

OL750Cコントローラー仕様

プロセッサー

32ビット

インターフェース

RS-232(標準)、IEEE-488(オプション)

入力

ディテクターチャンネルB

ディテクターチャンネルC(MUXオプション)

ディテクターチャンネルD(MUXオプション)

フォトンカウンター(オプション)

パルス積分回路(オプション)

出力

モノクロメーターコントロール

DSシグナルモニター

ACシグナルモニター

ACリファレンスモニター

寸法

46 x 46 x 19 cm

重量

12 Kg

動作環境

5~40℃

シグナル検出

DC、AC、パルス積分回路、フォトンカウンター

コンピュータ制御

グレーティングターレットポジション

波長ポジション

フィルターホイールポジション

チョッパーレートポジション

シグナル検出

  • 光源測定:アークランプ/パルス光源/黒体放射/ソーラーシミュレーター/LED/半導体レーザー/蛍光灯..etc
  • 透過率測定:透過率/光学密度/吸光度/フォトメトリック透過率
  • 鏡面反射:レンズコーティング/塗装仕上げの表面と樹脂/自動車用フロントガラス/窓/コンピュータモニタやテレビのスクリーン表面/ヘッドランプハウジングとミラー/建材
  • 拡散反射:粉体/プラスチック/ガラス/塗料/化粧品/食品
  • ディタクター応答度:CCD/カメラ/光度計/放射計/PMT(光電子増倍管)/シリコン/InGaAs/ HgCdTe/ゲルマニウムInSb/セレン化鉛/硫化鉛/焦電
  • 光生物学的安全要求IEC62471/JIS C7550全項目の測定に対応

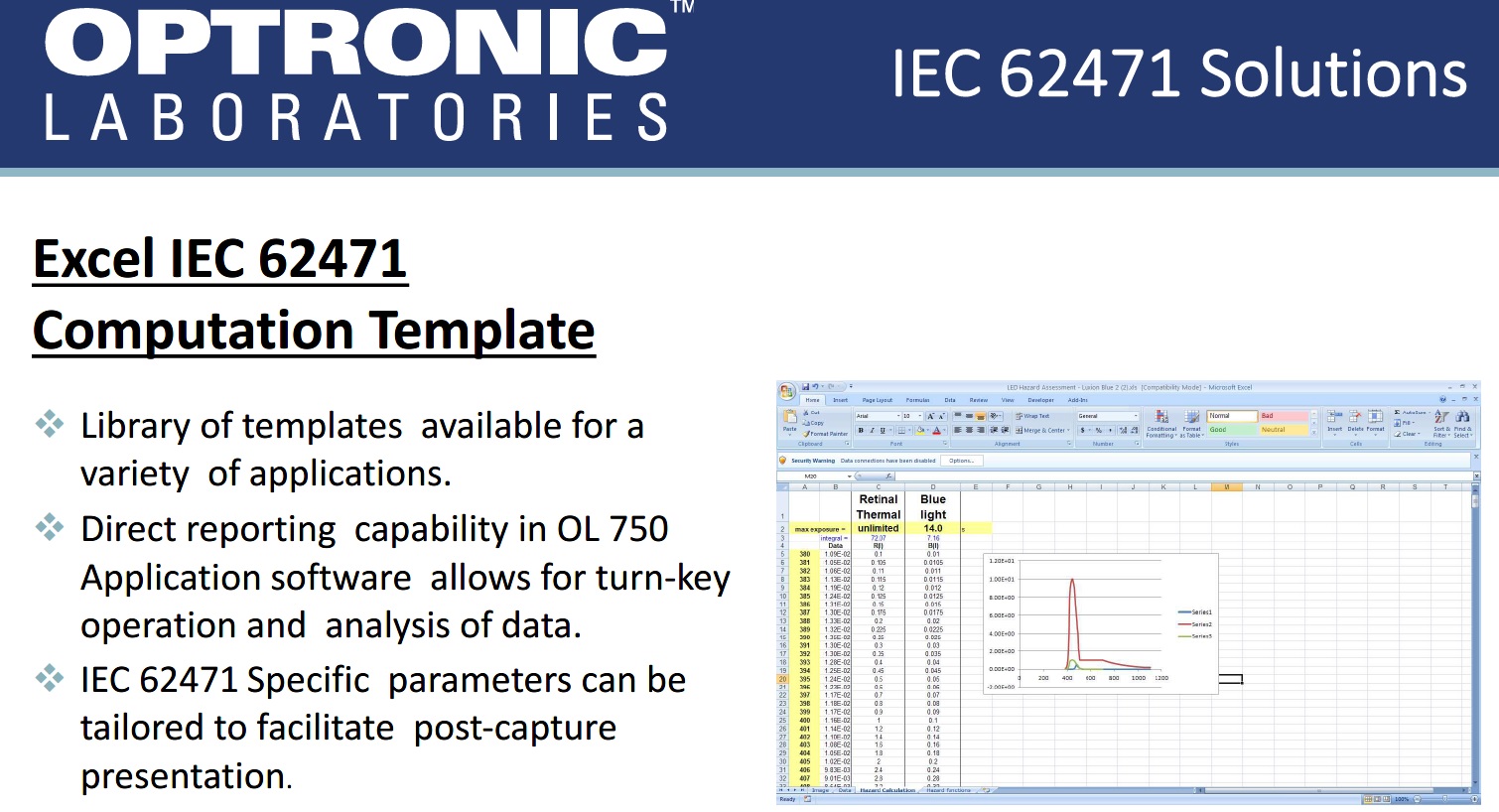

OL750を使用したIEC62471測定

OL750-M-D(ダブル)モノクロメーターは、レンズ光学系、積分球等を組み合わせることで、 光生物学的安全要求事項IEC62471/JIS C7550に関する測定・解析に必要な全ての機能を備え、結果が記載されたレポートを出力することが出来ます。詳細についてはこちらからダウンロードできます。

弊社光学試験校正室ではIEC62471/JIS C7550の委託測定を承っています。 詳細についてはこちらを参照下さい。
