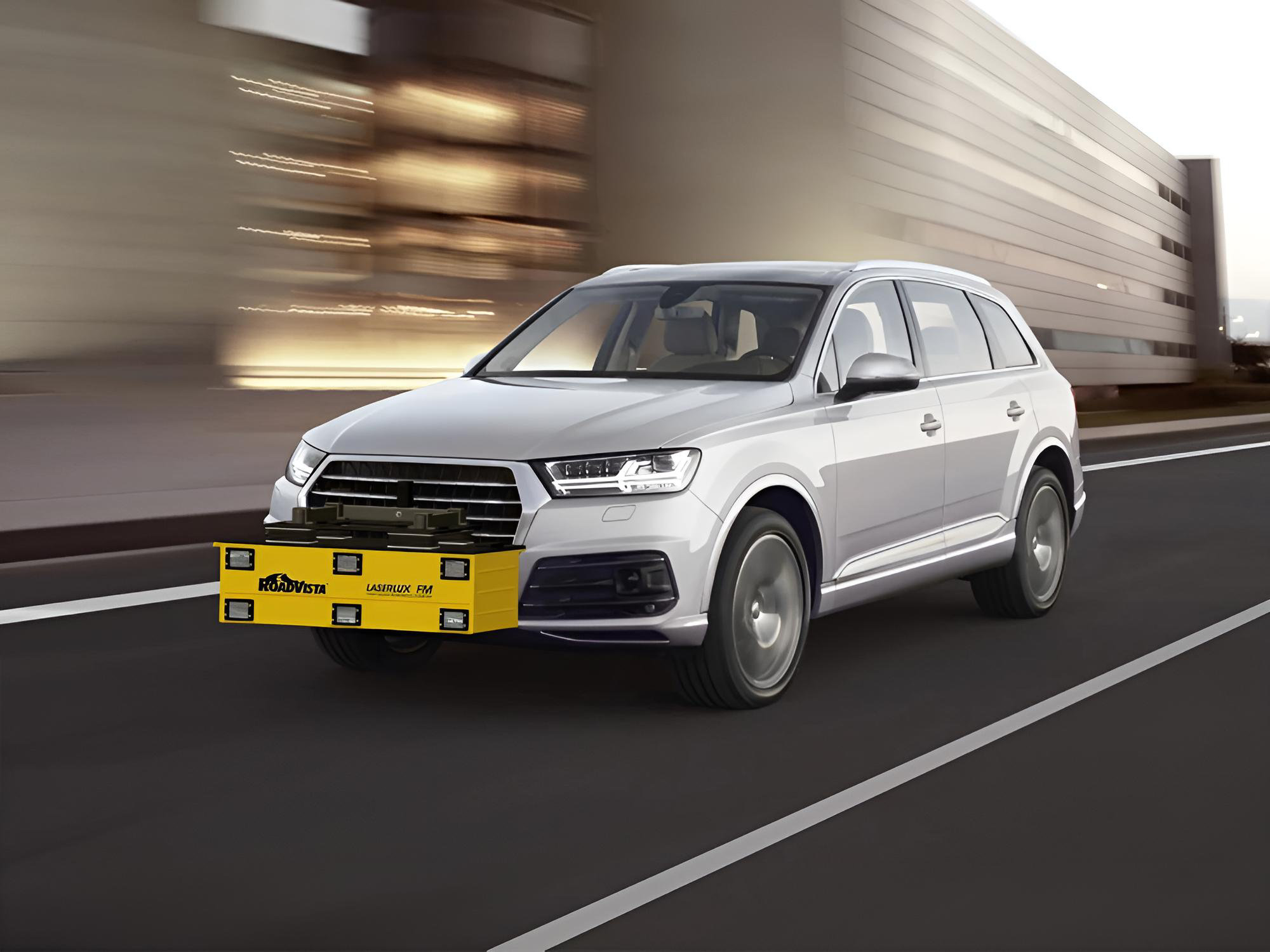

車両フロントマウント型路面再帰反射測定器 Laserlux® FM
- 高速道路での移動測定が可能
- 作業員の安全性を大幅に向上
- 最先端のレーザー＆光学技術
- 簡単セットアップ・電源供給
- サブスク不要・シンプルなデータ管理
- 測定できる単位：
- 再帰反射率、コントラスト、線の幅、位置情報および個数（Location / RPM Count）
車両搭載型 道路区画線再帰反射測定器 RoadVista Model 1022
製品名: RoadVista Model 1022 モバイル区画線計測システム
用途: 走行中の道路標示・路面描示の再帰反射率および線形データの連続測定
作業員とドライバーの安全性を重視した設計
従来のような路上に降りての測定作業や作業車による規制ゾーンの設置を必要とせず、走行車両内から安全かつスピーディーに測定を実施できます。
▶ 作業員の完全安全化： 路上での車外作業や作業ゾーン設置が不要となり、安全を確保できます。
▶ 昼夜を問わない計測： 昼間・夜間を問わず、安定した計測データを収集可能です。
▶ ハイウェイ速度での連続測定： 高速道路の法定速度に合わせて走行しながら連続測定が可能です。
最先端のレーザー＆光学テクノロジー
毎秒400回以上のハイスピードスキャンを行うソリッドステートレーザーを搭載し、高精度な環境データ・形状データを取得します。
▶ 毎秒400回以上の超高速スキャン： メンテナンスフリーのソリッドステートレーザーを採用しています。
▶ 多角的な計測パラメーター： 再帰反射率、コントラスト、線幅、位置情報、RPM（道路鋲）のカウントなどを同時取得します。
▶ 自動位置調整システム： 走行中の揺れやジオメトリ管理を自動調整し、連続測定の精度を維持します。
簡単なセットアップと優れた運用性
車両への取り付けからデータ収集まで、現場での取り回しを追求したユーザーフレンドリーな仕様です。
▶ あらゆる端末に対応： 標準的なPCや手持ちのモバイル端末で操作が可能です。
▶ フロントヒッチ装着： 標準的なフロントヒッチレシーバーを備えた各種車両に容易に装着できます。
▶ 車両電源に対応： 標準的な12Vトレーラープラグから電源供給が可能です。
詳細なレポート作成とデータ管理
後処理を必要としないオンボードストレージを完備し、収集したデータはすべてユーザー自身の資産として自由に活用可能です。
▶ USBドライブによる簡単なデータ移行： 抽出・取り外しが可能なUSBメモリ経由でデータの保存や転送が行えます。
▶ 月額費用なし： データアクセスに対するサブスクリプション料金は一切発生しません。

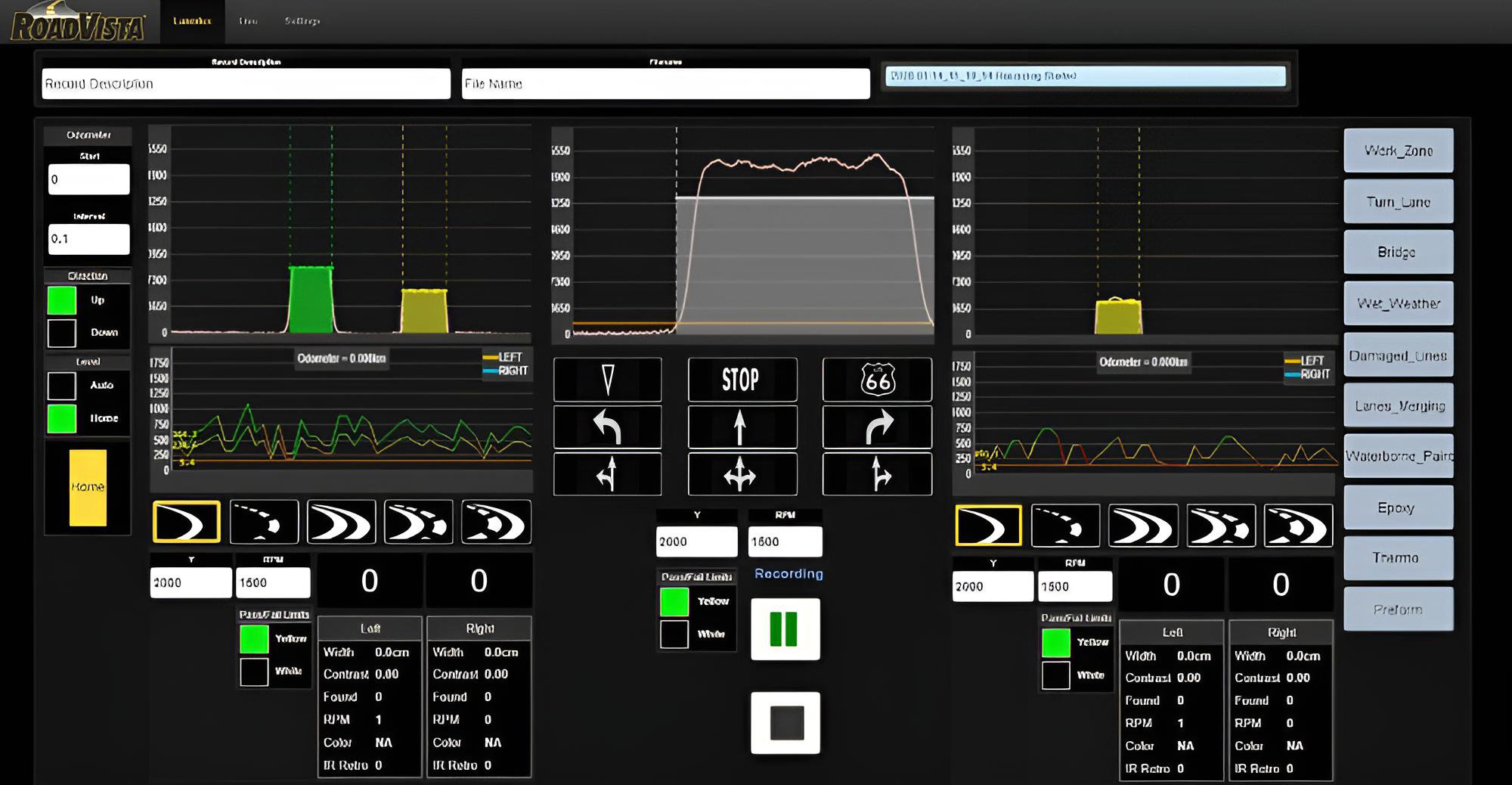

▶ RoadVistaGIS ソフトウェア： 詳細な解析とレポート出力をサポートします。
主な性能・仕様の特長
▶ 線のコントラスト自動算出： 路面と描示線の明暗比を自動的に評価します。
▶ 二重線の個別測定： 複線を一本ずつ独立して正確に測定できます。
▶ 夜間感知線幅の計測： ドライバーが夜間に認識する線幅を評価・計測できます。
▶ 高解像度ビデオ録画機能： 走行時の路面状況をHD動画として同時に記録します。
▶ 迅速かつ正確なキャリブレーション： 長距離の事前走破や平坦地の探索を行うことなく、短時間で校正が完了します。
仕様（Specifications）
| 項目（Geometry） | CEN 30-meter 規格仕様 |
|---|---|
| 入射角（Entrance Angle） | 88.76° ±0.01° (ASTM E1710) |
| 照射角（Illumination Angle） | 1.24° ±0.01° (EN 1436) |
| 観測角（Observation Angle） | 1.05° ±0.01° (ASTM E1710) |
| 観測角（Observation Angle） | 2.29° ±0.01° (EN 1436) |
| 受光部開口角（Receiver Aperture） | 0.12° |
| 測定距離（Measurement Distance） | 車両前方 12m（39 ft, 4.44 in） |
| 測定幅（Measurement Width） | 車線幅方向 約5m（16.4 ft） |
| 進行方向の測定分解能 （Longitudinal resolution of measurement） |
110 km/h (68 mph) 走行時：> 7.6 cm (3 in.) 50 km/h (31 mph) 走行時：> 3.5 cm (1.4 in.) |
| 測定速度（Measuring speed） | 0 ～ 150 km/h（0 ～ 95 mph） |
| 測定範囲（Measurement Range - RL） | 0 ～ 80,000 mcd/m²/lx |
| 突起型・凹型道路鋲検知 （Raised and Recessed Reflective Pavement Markers） |
RRPMの識別、カウント、および再帰反射値の取得 |
| 最低地上高（Ground Clearance） |
ホームポジション時：約 330 mm（13 in） 自動レベル（測定）ポジション時：約 255 mm（10 in） |
| 動作温度範囲（Operating Temp） | -7 ℃ ～ 50 ℃（20 ℉ ～ 122 ℉） |
| 動作湿度範囲（Operating Humidity） | 5% ～ 95% RH（結露なきこと） |
| 寸法（Size : L x W x H） | 48 cm × 104 cm × 37 cm（約 19 in × 41 in × 14 in） |
| 重量（Weight） | 29 kg（65 lbs） |
| GPS | 72チャンネル WAAS対応 自立航法（dead-reckoning）機能付 位置精度：< 2 m CEP |
| マルチプラットフォーム制御 （Multiple Platform Control） |
Ethernet経由の標準Webブラウザによるユーザーインターフェース |
| 車両プラットフォーム（Vehicle Platform） | 標準的な2インチ角フロントヒッチレシーバーを使用し、ほぼすべての車両に装着可能 |
※ Complies with ASTM E1710 and EN1436 30 METER GEOMETRY（ASTM E1710およびEN1436 30メートルジオメトリ準拠）
