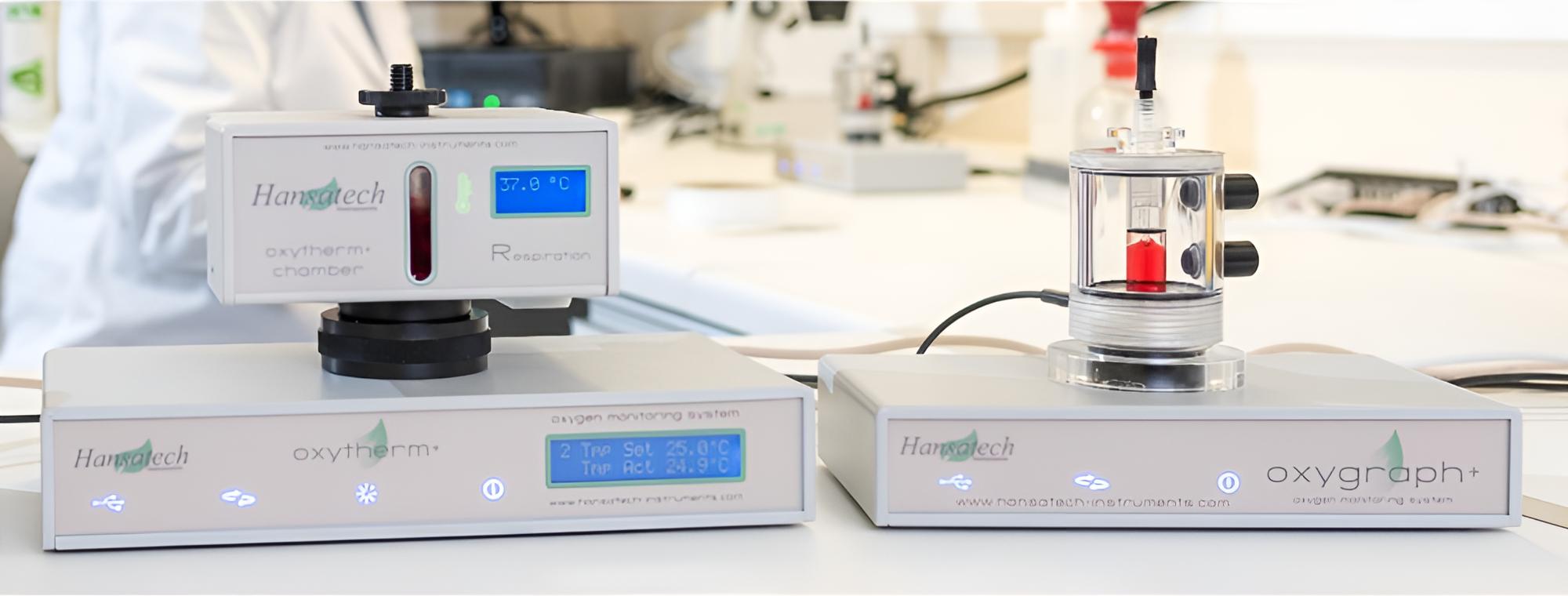

Hansatech社製 酸素測定システム Oxygraph+

  •  光合成又は呼吸を容易に測定
  •  キュベットの豊富なラインナップ
  •  ソフトウェアを使用して容易な校正

カタログPDF ダウンロード

概要

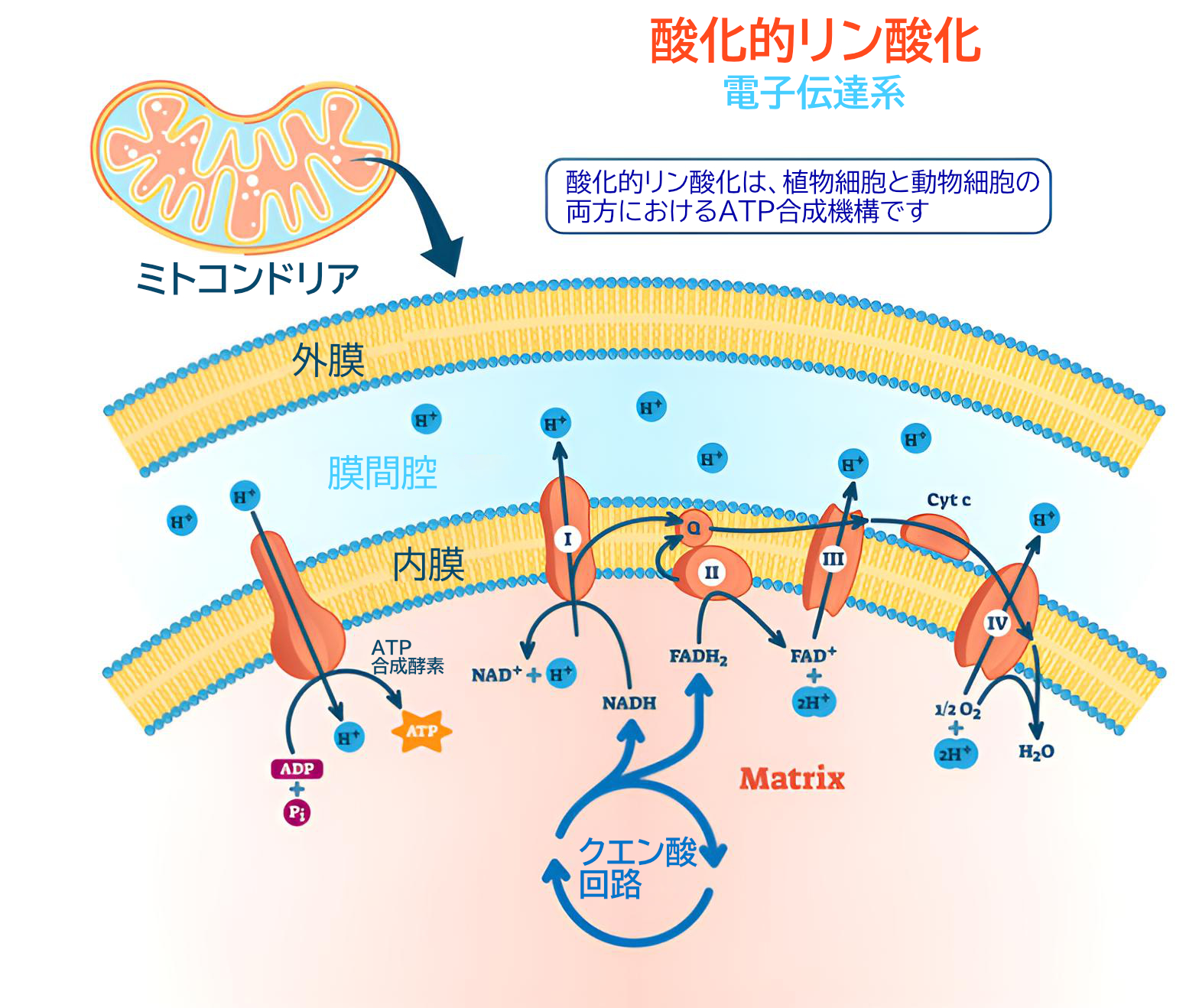

Oxygraph+はサンプルが呼吸をする時に発生する酸素、または消費する酸素を測定します。 クラーク型の酸素電極には、反応速度の速いメンブレンを採用しています。 スターラー付きのコントローラーで正確な酸素濃度がモニターできます。

★S1酸素電極ディスク 40年の実績を持つ品質・信頼性を伴うセンサー

  • 交換用酸素電極ディスク
  • Oxyview、Oxygraph +、Oxytherm +、およびOxylab +電極制御ユニットで使用する場合
  • 従来のOxygraphおよびOxylab電極制御ユニットでも使用可能
  • 部品番号 S1


アニメーションGIF

1970年代初頭のTomDelieuとDavidWalkerによる元の設計以来、S1クラークタイプの酸素電極ディスクはほとんど変更されていません。これはセンサーの品質と信頼性の真の証です。 S1は、エポキシ樹脂ディスクにセットされたプラチナカソードとシルバーアノードで構成され、酸素透過性PTFEメンブレンの下に50%飽和KCl溶液の層をトラップすることによって使用できるように準備されています。 メンブレンの下に配置されたペーパースペーサーは、アノードとカソードの間に電解質の均一な層を提供する芯として機能します。 これらの電極間に小さな電圧が印加されると(白金は銀に対して負になります)、流れる電流は最初は無視でき、白金は分極します(つまり、外部から印加された電位を採用します)。 この電位が700mVに増加すると、酸素は白金表面で還元され、最初は過酸化水素H2O2になります。そのため、電子が酸素(電子受容体として機能)に供与されると極性が放電する傾向があります。 次に流れる電流は、化学量論的にカソードで消費される酸素に関連しています。

S1は、電極制御ユニットに接続すると、酸素濃度の小さな変化を検出するための高速で効果的かつ正確な方法を提供します。

★DW1電極チャンバー

0.2〜2.5mlの液相サンプル中の溶存酸素測定に対応した汎用性の高いチャンバー


DW1&DW1 ADカタログダウンロード

★DW1/AD電極チャンバー

呼吸分析に特化した0.2mlの少量サンプルに対応した気密プランジャーは、測定不具合を引き起こす可能性のあるチャンバー内への周辺酸素の流入を防止します。


DW1&DW1 ADカタログダウンロード


アニメーションGIF

★DW2/2電極チャンバー

液相サンプルに対応した分光分析と酸素測定を同時に行う高度な酸素電極チャンバー。


DW2/2カタログダウンロード



DW2/2電極チャンバーが使用出来る、新製品のFMS-300は、教育システムの使いやすさと、高レベルの研究グレードのデータを提供する能力と機能を組み合わせた、最先端のパルス振幅変調(PAM)クロロフィル蛍光計です。幅広い付属コンポーネントにより、さまざまな種類のサンプルで実験を行うことができます。

FMS-300カタログ(約7.3MB)ダウンロード

Hansatech FMS-300 教育・研究用パルス変調蛍光測定システムのページはこちら

★DW3電極チャンバー

1~20mlの海水試料に対する大型藻類の光合成/呼吸測定に適したチャンバー。


DW3カタログダウンロード

★LD1/2電極チャンバー

リーフディスクサンプルの酸素交換を測定するエントリーレベルのチャンバー。


LD1/2カタログダウンロード

★LD2/3電極チャンバー

リーフディスクサンプルの酸素交換を測定する高精度な温度制御機能を備えたチャンバー。


LD2/3カタログダウンロード

★OXYT1

サンプルおよび電極の温度を制御するペルチェ付制御ユニット。



アニメーションGIF


OXYT1カタログダウンロード

★LED1

DW2/2用に設計された3色(白色、青色、赤色から1種選択)の単一LED光源。出力:2000μmolm-2 s-1


LED1カタログダウンロード

★OXYL1

光源が内蔵された制御ユニット。



アニメーションGIF


OXYL1カタログダウンロード

★LH36/2R

36個の赤色LEDを組み合わせた光源。DW3液相電極チャンバー、LD1/2、LD2/3ガス相電極チャンバー用に設計されています。


LH36/2Rカタログダウンロード

★LS2

高輝度(100W)タングステンハロゲン光源。


LS2カタログダウンロード

★OXY/ECU

OxygraphおよびOxythermシステム用アクセサリ。、水素および酸化窒素等の分析を可能にします。 Oxygraph+、Oxytherm+、Oxylab+用のOXY/ECUアクセサリを使用することで、-1200mV~-600mVおよび600mV~1200mVの範囲において50mVステップで分極電圧をユーザーが選択でき、システムの柔軟性を向上させることが可能です。 これにより、一酸化窒素のような他の物質を-800mVで測定することができます。更にOXY/ECUはS1酸素電極ディスクを、+700mVの逆極性で液相/気相水素測定が可能なプラチナブラック/塩化銀電極に変換するメッキ工程を自動化しました。


OXY/ECUカタログダウンロード



Oxygraph+ コントロールユニット

測定範囲

酸素:0100%、pH014pHAux04.096V

信号入力

S1 O2電極(SMB)、pH/ISE(BNC)、Aux8ピンMiniDin)、

分解能

酸素 : 0.0003%(24ビット)、pH   0.0006pH16ビット)、

Aux 62.5μV/ビット (16ビット)

分極電圧

700mV

入力感度

0 9000nA

マグネティックスターラー

150 900rpm%ステップでソフト制御

サンプリングレート

0.1 10/

エレクトロニクス

マイクロコントローラー:32 MHz ADCで動作する16ビット高性能CPUデュアル、ローパワー、16/24ビットシグマデルタ

通信

USB2.0

アナログ出力

0 4.5V O2信号

外形寸法

200 x 110 x 60 mm

重量

0.45 Kg

電源

90 264Vac@1A12V DC@100mA

DW1/AD電極チャンバー

適合性

液相の呼吸・光合成

構造

アクリル

サンプルチャンバー

ガラス管

サンプル量

0.2 2.5ミリリットル

温度制御

循環式恒温水槽(別途必要)に接続したウォータージャケット

寸法

65 x 105 mm

重量

100グラム

プランジャー

高さ調整可能、試料添加用中央ボア付きプランジャーアセンブリ

S1酸素ディスク

電極型

クラーク型ポーラログラフ式酸素センサー

電極出力

21O2で標準1.6μA

残留電流

0O2中で通常0.04µA

応答時間

10 90%、通常5秒以下

酸素消費量

通常<0.015µmol / hr-1



Oxygraph+システムには、以下のコンポーネントが付属しています。



  • OXYG1+ : Oxygraph+電極制御ユニット
  • DW1/AD : 電極チャンバー
  • S1 : 酸素電極ディスクとSMB-SMB接続ケーブル
  • A2 : 電極膜をスムーズに装着させるメンブレンアプリケーター
  • A3 : DW1/ADの分解・洗浄に必要なトッププレートキーとアライメントジグ
  • S2/PL : マグネティックスターラー5個パック
  • S3 : 交換用ホウケイ酸ガラス製反応容器2個入りパック
  • S4 : PTFEメンブレン(0.0125mm x 25mm x 33m)
  • S7A : DW1/AD用交換Oリングセット
  • S16 : S1電極ディスクのクリーニングキット
  • スターラーバー

    DW1、DW1/AD、DW2/2用PTFEコーティングマグネットフォロワー5個入り。型番 S2/P

    メンブレン

    PTFEメンブレン30mリール、寸法 0.0125mm x 25mm x 30m、型番 S4


    メンブレンアプリケーター

    電極ディスクの作成が容易になります。型番 A2


    電極ディスククリーニングキット

    電極板クリーニングペースト&綿棒、型番 S16



    アクセサリー&スペアパーツカタログダウンロード

    「酸素発生測定」『低温科学』67 pp. 89-94. 北海道大学低温科学研究所, 日本光合成研究会

    文献についてはこちらをご参照ください。

    ファインバブル分散液の酸素含有量を測定する画期的な方法

    文献についてはこちらをご参照ください。

    Hansatech社製品を使った論文一覧データベース

    データベースついてはこちらからダウンロードできます。

    Oxyview1 酸素測定入門システム

    Oxyview1 酸素測定入門用システムは、酸素電極技術を使用した光合成および呼吸測定を指導するための低コストシステムに対する需要がますます高まっていることに応えて設計されました。
    Oxyview1の詳細についてはこちらをご参照ください。

    光合成測定

    酸素電極システムを考案したDavid Walker教授自身による解説書(日本語版:約193MB)ついてはこちらからダウンロードください。



    ・蛍光測定と同時に酸素モニタリングもされたい場合、同社製酸素電極システムを使用ください。



    光合成/液相酸素電極システム Chlorolab 2+のページはこちら

    教育・研究用パルス変調蛍光測定システム FMS-300のページはこちら
